Certificación de cableado: qué significa y qué debes exigir al recibir tu red

Terminó la obra, el instalador probó los puntos con un aparato de luces y todos encendieron. La red funciona. Seis meses después llega un punto de acceso con puerto de 5 Gbps, o una cámara que se alimenta por PoE, y algunos puntos empiezan a fallar sin explicación. Nadie sabe bien qué punto es cuál, y cuando se pide la garantía del fabricante aparece la pregunta incómoda: ¿dónde está el informe de certificación?

Certificar un cableado es medir cada punto contra la norma de su categoría y dejarlo por escrito. Es la única forma de saber, el día que recibes la red, que cumple su categoría y soportará los equipos para los que fue diseñada.

Lo que vemos al revisar redes recién entregadas

Probar no es lo mismo que certificar

Hay tres tipos de instrumentos para cableado de cobre y cada uno responde una pregunta distinta. Los tres son útiles, pero solo uno sirve para recibir una obra.

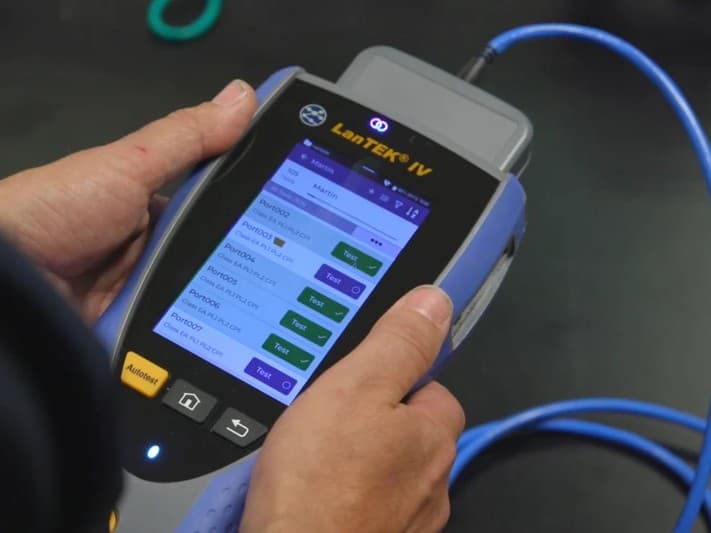

Un certificador, como los equipos TREND Networks que usamos en nuestros proyectos, mide cada punto en todo el rango de frecuencias de su categoría y lo compara con los límites de la norma (ANSI/TIA-568.2-D o ISO/IEC 11801). El resultado es un informe por punto que dice si pasa o falla, y por cuánto.

Qué se mide: enlace permanente y canal

La norma define dos tramos. El enlace permanente es el cable fijo, desde el patch panel hasta la roseta, con un máximo de 90 m: es lo que construye el instalador y lo que queda dentro de muros y cielos. El canal es el recorrido completo entre el switch y el equipo, con los cordones incluidos, y no puede superar los 100 m.

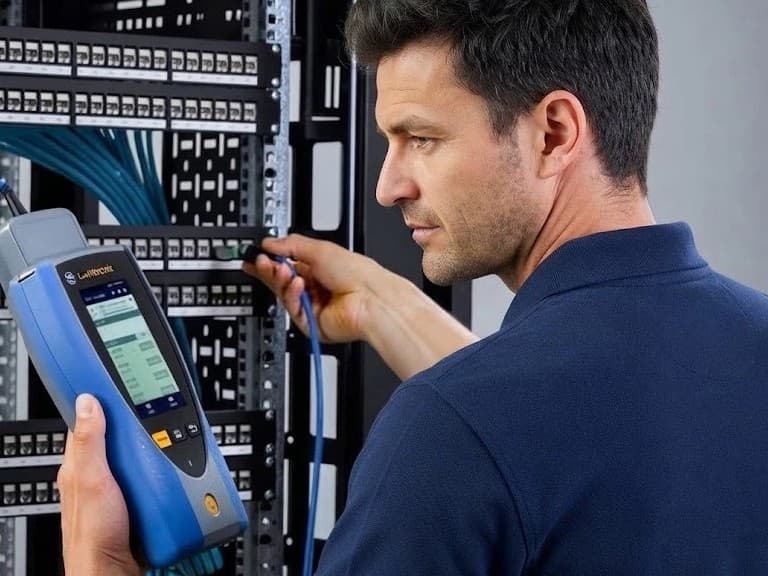

Al recibir una obra se certifica el enlace permanente, porque los cordones se cambian con el tiempo y el cable fijo no. Cada punto se mide contra los límites de la categoría instalada: Cat 6, Cat 6A o Cat 8, esta última para enlaces cortos de alta velocidad dentro de un datacenter (25 y 40 Gbps hasta 30 m). Si compraste Cat 6A, el informe tiene que decir Cat 6A.

Cómo leer un informe de certificación

Un informe tiene muchos gráficos, pero la primera página de cada punto se lee en segundos: resultado, norma y margen de cada parámetro.

• Mapa de cableado. Que cada hilo llegue a su posición, sin cortes, cruces ni pares divididos.
• Longitud. Se informa como referencia y permite verificar el diseño. Un enlace permanente no debe superar los 90 m.
• Pérdida de inserción. Cuánta señal se pierde en el recorrido. Depende sobre todo del largo y de la calidad del cable.
• NEXT y PS NEXT. La diafonía: cuánto se cuela la señal de un par en los otros. Es el parámetro que más delata una mala terminación.
• Pérdida de retorno. Cuánta señal rebota por cambios de impedancia, como un conector de otra categoría o un cable aplastado.
• Desequilibrio de resistencia. Diferencias de resistencia entre los hilos de un par. Importa para PoE: un desequilibrio alto afecta la entrega de energía a los equipos.

El número que más dice es el margen: cuánto sobra respecto del límite de la norma. Un punto que pasa con 0,5 dB está al borde; uno que pasa con 5 dB tiene holgura para los equipos que vendrán. Algunos certificadores marcan con un asterisco los resultados que quedan dentro del margen de precisión del instrumento: vale la pena revisarlos.

Un ejemplo con números

Imagina una oficina de ejemplo con 120 puntos Cat 6A. Al certificar, 117 pasan y 3 fallan: dos por NEXT, con la falla localizada a menos de medio metro del patch panel, y uno por mapa de cableado, con un par invertido en la roseta.

El par invertido lo habría detectado cualquier probador. Los dos puntos con margen de NEXT negativo, en cambio, habrían encendido todas las luces y probablemente funcionarían hoy a 1 Gbps, pero son justamente los que fallarían con un punto de acceso de 5 o 10 Gbps. Se reterminan, se vuelven a medir y el informe final queda con 120 de 120 puntos aprobados.

Qué debes recibir al final

Revisa el informe en cinco minutos

1. Cantidad

   Un informe por cada punto instalado

2. Norma

   Categoría comprada, enlace permanente

3. Resultado

   Todos PASA, sin puntos pendientes

4. Nombres

   Iguales a los rótulos en terreno

5. Equipo

   Modelo, serie y calibración vigente

Rotulación: que cada punto tenga nombre

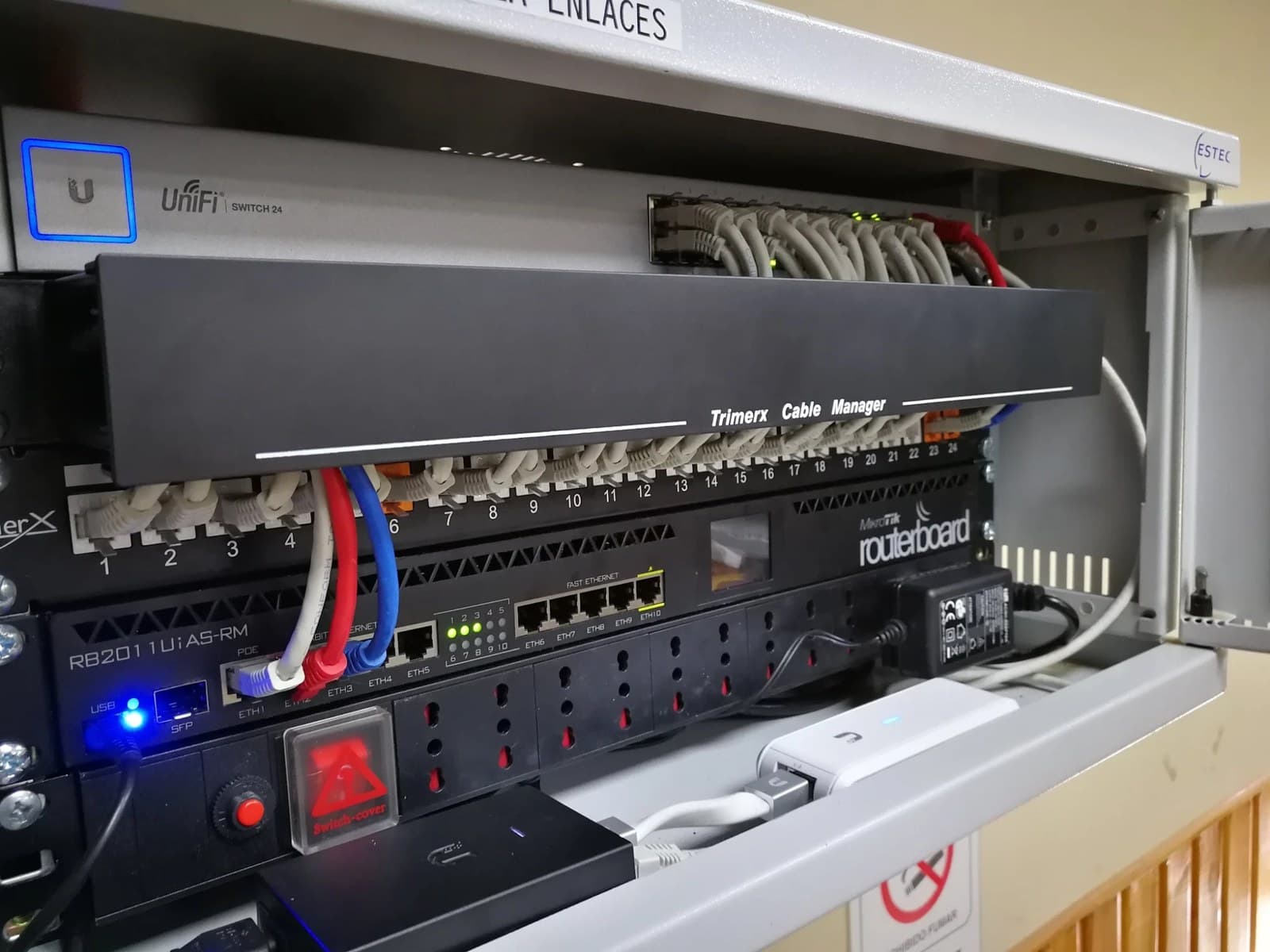

La norma ANSI/TIA-606 define cómo identificar cada elemento de la infraestructura. Un mismo identificador, por ejemplo 1A-B04 (piso 1, sala A, patch panel B, puerto 04), aparece en la roseta, en el puerto del patch panel, en ambos extremos del cable, en los planos y en el informe. Así, cuando alguien reporta que no tiene red en su puesto, el punto se encuentra en segundos.

Cómo lo hacemos en Aiscnet

1. 1

   Diagnóstico y levantamiento

   Qué equipos se conectarán en cada punto, velocidades y PoE, recorridos disponibles y estado de lo que ya está instalado.

2. 2

   Diseño

   Definimos la categoría según el uso de cada punto (Cat 6, Cat 6A o Cat 8), los recorridos y el largo de cada enlace para que ninguno supere los 90 m (30 m de canal en Cat 8).

3. 3

   Implementación por etapas

   Coordinada con tu operación, con terminaciones según las indicaciones del fabricante y rotulación desde el primer día.

4. 4

   Certificación de cada punto

   Con equipos TREND Networks, contra la norma de la categoría instalada. Todo punto que falla o queda al borde se corrige y se vuelve a certificar antes de la entrega.

5. 5

   Entrega documentada

   Informes por punto, archivo original del certificador, planos as-built, planilla de puntos y garantía del fabricante cuando el sistema la contempla.

6. 6

   Soporte

   Seguimos disponibles para ampliaciones, cambios y diagnóstico de fallas.

Instaladores certificados Leviton y TRIMERX

Como instaladores certificados, entregamos cada punto medido y certificado, con la garantía del fabricante cuando el sistema la contempla. Si tu red ya está instalada y no tiene informes, también podemos certificarla punto por punto y decirte en qué estado está antes de conectarle equipos nuevos.
