Fibra óptica para empresas: interior, planta externa y cómo se certifica un enlace

Entre dos edificios de una misma planta, entre la casa matriz y una bodega, o desde la sala de equipos hasta cada piso: cuando la distancia o la velocidad superan lo que permite el cobre, el enlace es de fibra óptica. Y suele quedar a cargo de alguien que no lo instaló, sin planos y sin saber cuánto margen le queda.

La fibra rara vez falla de golpe. Un enlace con poco margen funciona durante años, hasta que se cambia un transceptor por uno de mayor velocidad, se agrega un cordón o un conector se ensucia. Ahí se descubre que nadie midió la pérdida cuando se instaló.

Problemas que resolvemos

Monomodo o multimodo: elegir con criterio

La primera decisión de un enlace es el tipo de fibra. La monomodo tiene un núcleo de 9 micrones y llega a kilómetros; la multimodo tiene un núcleo de 50 micrones y trabaja con transceptores más económicos, pero en distancias de cientos de metros que se acortan a medida que sube la velocidad.

Nuestro criterio general: entre edificios o sedes, monomodo. Alcanza cualquier distancia de un campus y el mismo cable soporta velocidades futuras con solo cambiar los transceptores. Dentro de un edificio o en una sala de equipos, la multimodo OM4 puede convenir por costo, siempre que las distancias calcen con la velocidad que se usará en los próximos años, no solo con la de hoy.

Interior y planta externa: qué cambia

No es lo mismo tender fibra por una bandeja dentro de un edificio que colgarla de postes o pasarla por ductos bajo tierra. Cambian el cable, los accesorios y la forma de trabajar.

• Interior. Cable apto para interior, con cubierta de baja emisión de humos y sin halógenos (LSZH), por bandejas y montantes, respetando el radio de curvatura y con rótulos en cada extremo.

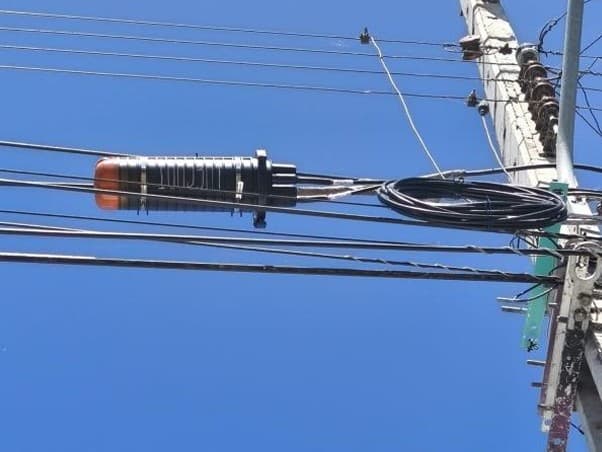

• Planta externa aérea. Cable autosoportado (ADSS) o con mensajero, herrajes de retención y suspensión, y reservas de cable en los postes. El uso de postes requiere la autorización de su propietario.
• Planta externa subterránea. Ductos y cámaras de registro, cable protegido contra humedad y roedores, y reservas en las cámaras para futuras reparaciones o derivaciones.
• La transición. El cable de exterior no está hecho para quedar dentro del edificio: cerca del punto de entrada se empalma a un cable apto para interior.

Empalmes y conectores: donde se pierde la señal

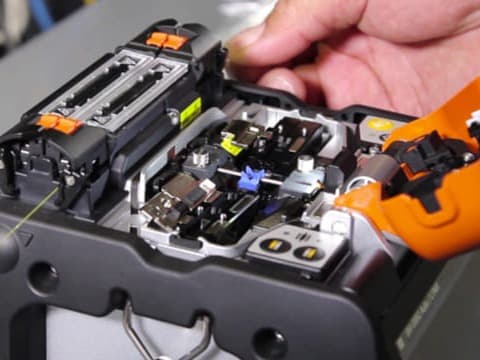

Empalme por fusión

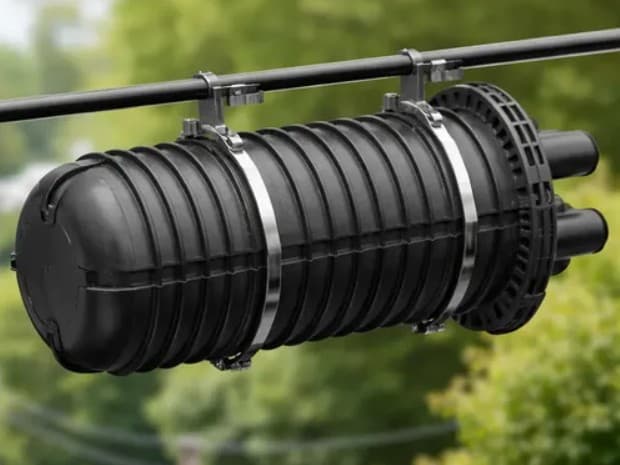

Una fusionadora alinea los núcleos de dos fibras y los funde con un arco eléctrico. Bien hecho, un empalme por fusión pierde típicamente menos de 0,1 dB y queda protegido en una bandeja dentro de la mufa o del ODF. Los conectores, en cambio, se pueden desconectar y ensuciar. Por eso, antes de conectar o medir, cada conector se inspecciona con microscopio y se limpia.

Cómo se certifica un enlace de fibra

Certificar un enlace de fibra es medir cada hilo y comparar el resultado con lo que el diseño y la norma permiten. Se hace en dos niveles complementarios:

El presupuesto de pérdida, con un ejemplo

Antes de medir hay que saber cuánto se permite perder. El presupuesto suma la atenuación de la fibra, los pares de conectores y los empalmes, usando los valores máximos de la norma ANSI/TIA-568.3-D.

En este enlace de ejemplo, de 2,4 km con dos mufas, la norma admite hasta 3,90 dB a 1310 nm. La medición en terreno da 1,7 dB, bastante por debajo, y un transceptor 10GBASE-LR tolera hasta 6,2 dB de pérdida en el canal. Quedan 4,5 dB de margen real para conectores que se ensucian, reparaciones futuras o un cordón más.

En multimodo el margen es mucho más estrecho: un canal 10GBASE-SR sobre OM4 admite solo 2,9 dB en 400 m. Ahí cada conector cuenta, y un par adicional puede dejar al enlace sin margen.

La traza OTDR

La traza se lee de izquierda a derecha: la pendiente muestra la atenuación de la fibra, los picos son conectores y el fin de la fibra, y los escalones sin pico son empalmes o curvaturas. Para distinguirlos se mide en 1310 y 1550 nm: una curvatura pierde mucho más a 1550 nm, un empalme no. Las bobinas de lanzamiento y de recepción permiten ver el primer y el último conector, y medir desde ambos extremos da la pérdida real de cada empalme.

Nuestro proceso

Hemos ejecutado tendido, certificación y documentación de fibra óptica para empresas de telecomunicaciones, en distintas regiones de Chile. En los enlaces de una empresa aplicamos el mismo estándar:

1. 1

   Diagnóstico y levantamiento de la ruta

   Recorrido, canalizaciones, postes o ductos disponibles, entradas a los edificios y salas de equipos.

2. 2

   Diseño

   Tipo de fibra, cantidad de hilos con reserva para crecer, presupuesto de pérdida de cada enlace y ubicación de mufas y ODF.

3. 3

   Implementación por etapas

   Tendido interior, aéreo o subterráneo con reservas de cable, empalmes por fusión, bandejas ordenadas y distribuidores rotulados hilo por hilo, coordinado con tu operación.

4. 4

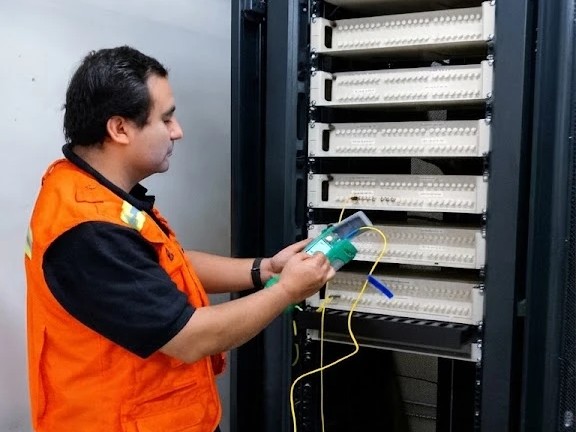

   Certificación

   Inspección de conectores, pérdida por hilo en dos longitudes de onda y trazas OTDR.

5. 5

   Documentación

   Informes, trazas, planilla de hilos y as-built de la ruta, listos para quien administre la red.

6. 6

   Soporte

   Seguimos disponibles para ampliaciones, nuevos enlaces y diagnóstico de fallas.

Qué recibes

Si ya tienes enlaces instalados por terceros y sin informes, también podemos medirlos, documentarlos y decirte cuánto margen les queda antes de que un cambio de equipos lo descubra por ti.

Para profundizar

En AISCNET Learning, nuestra plataforma de capacitación técnica, encuentras artículos y calculadoras gratuitos sobre fibra:

• Fibra óptica sin misterio: tipos de fibra, decibeles y presupuesto de pérdida.
• Cable de fibra: monomodo, multimodo y chaquetas: grados OM/OS, construcción y cubiertas.
• Calculadora de presupuesto de pérdida: arma el presupuesto de tu enlace.
• Distancia máxima por tipo de fibra: hasta dónde llega cada velocidad.
• Potencia óptica recibida: si la señal llega dentro del rango del transceptor.

Para equipos técnicos, dictamos por grupos el Curso Fibra Óptica para Instaladores en AISCNET Learning: empalme, conectorización y certificación.

Y en este blog:

• Certificación de cableado: qué exigir al recibir una red de cobre.
• De un rack enredado a una sala técnica que se entiende: dónde terminan los enlaces de fibra.
• Diseño de proyectos para licitaciones: cómo especificar un proyecto antes de licitarlo.

Si vas a unir dos edificios o sedes, o tienes enlaces sin documentar, la evaluación inicial no tiene costo: conversamos sobre tu caso y te enviamos una propuesta. Escríbenos en nuestro formulario de contacto o conoce más sobre nuestro servicio de infraestructura de redes.
