De un rack enredado a una sala técnica que se entiende
Ordenamos, certificamos y documentamos racks y salas técnicas con cortes mínimos, en ventanas acordadas, con energía de respaldo y climatización a la medida de tus equipos.
Casi todas las empresas tienen uno: el rack donde la red fue creciendo de a poco. Un switch que se agregó para una oficina nueva, un cordón de cinco metros porque era el que había a mano, un router apoyado sobre una bandeja con su adaptador colgando. Funciona, hasta el día en que alguien cambia un cable y se cae la central telefónica, o se corta la luz y la red se apaga con ella.
Ordenar ese rack no es un tema de apariencia. Es la diferencia entre encontrar una falla en minutos o en una tarde completa, y entre una sala que aguanta un corte de energía y una que se apaga con el primer parpadeo.
Lo que encontramos cuando abrimos el rack
Cambiar un cable corta otro servicio
Los cordones están tan cruzados que sacar uno arrastra a los vecinos. Cada cambio se hace con miedo y, a veces, fuera de horario.
Fallas que tardan horas en encontrarse
Sin rótulos ni registro, saber a qué puerto llega la impresora de contabilidad significa seguir el cable con la mano.
Una sala que se calienta
Equipos en una bodega sin ventilación o con un aire acondicionado de oficina que se apaga los fines de semana.
Sin energía de respaldo real
La UPS está en el piso, conectada a una regleta doméstica, o nadie sabe cuánto dura ni cuándo se cambiaron sus baterías.
Nadie sabe qué hay conectado
El conocimiento está en la cabeza de una persona, o de un proveedor que ya no está.
Sin espacio para crecer
No quedan unidades libres en el rack ni puertos disponibles, y cada equipo nuevo empeora el desorden.

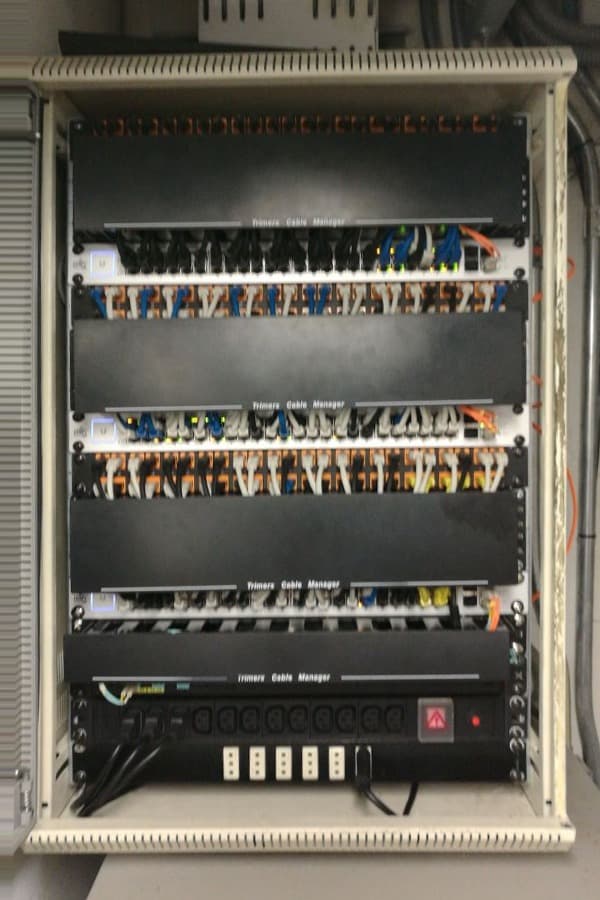

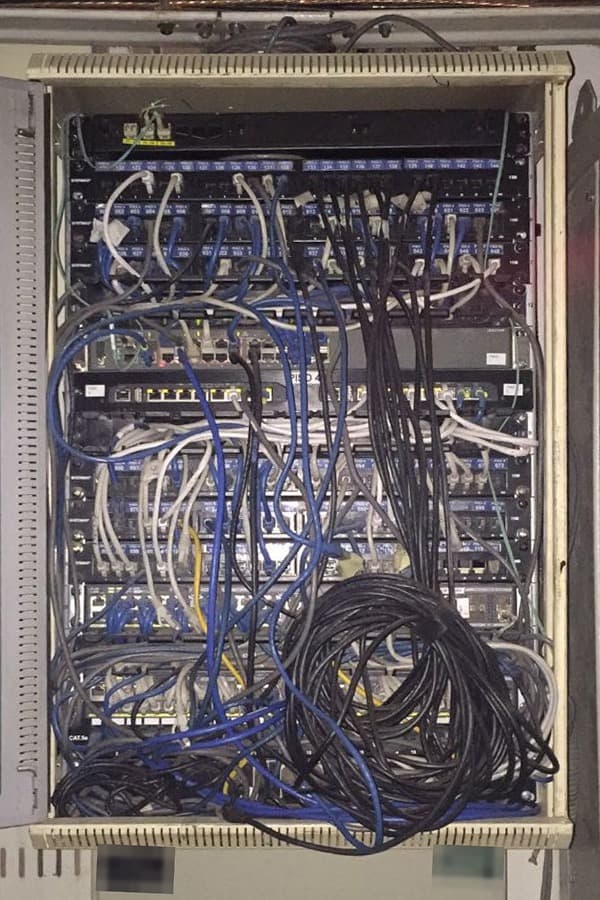

Antes y después: el mismo rack
El ordenamiento no cambia necesariamente los equipos: cambia cómo están dispuestos, cómo se conectan y cómo se identifican. Cada patch panel queda junto al switch que atiende, con cordones del largo justo que pasan por organizadores horizontales. Los equipos que estaban sueltos se montan en el rack, y la energía llega desde una PDU conectada a la UPS.
Tres decisiones hacen la mayor diferencia:
- Rótulos según TIA-606. Cada puerto del patch panel, cada roseta y cada cordón llevan un identificador único, el mismo que aparece en la documentación. Por ejemplo, 1A-B04 (piso 1, sala A, patch panel B, puerto 04) se lee igual en la roseta, en el puerto del patch panel y en el mapa de puertos.
- Cordones a la medida y por color. Un cordón de 0,5 m entre el patch panel y el switch no se enreda. Los colores distinguen funciones, por ejemplo datos, cámaras, telefonía y enlaces entre switches.
- Espacio libre a propósito. Dejar unidades vacías y puertos disponibles evita que el próximo equipo se instale donde quepa.
Anatomía de una sala técnica
Un rack ordenado dura poco en una sala que no lo acompaña. Una sala técnica, o un pequeño datacenter, es un conjunto de sistemas que trabajan juntos: por dónde llegan los cables, de dónde sale la energía, cómo se retira el calor y cómo se protege a las personas y a los equipos.
El calor merece una mención aparte. Prácticamente toda la energía que consumen los equipos se convierte en calor: un rack que consume 400 W disipa unos 1.365 BTU/h (1 W ≈ 3,412 BTU/h). La climatización tiene que retirar ese calor, más el que aportan el recinto, la iluminación y las personas, y funcionar todo el año, no solo en horario de oficina.
Ejemplo: cuánto dura realmente la UPS
La pregunta que casi nadie se hace hasta el primer corte largo. La autonomía de una UPS no disminuye en proporción a la carga: cuando se le conectan más equipos, las baterías entregan una parte menor de su capacidad nominal. Por eso sumar un 50 % de carga no quita un tercio de la autonomía, sino cerca del 40 %.
En el ejemplo, un rack de 400 W tiene unos 32 minutos de respaldo. Si después se agregan 200 W en cámaras PoE, la autonomía baja a unos 20 minutos, aunque la UPS todavía tenga capacidad de sobra para alimentar la carga. Por eso definimos primero el objetivo: cerrar los equipos de forma ordenada, sostener la operación hasta que entre un generador o resistir los cortes habituales de la zona. Con ese objetivo se dimensionan la UPS y sus baterías, y se deja programado su reemplazo.
Cómo ordenamos con cortes mínimos
El desafío no es técnico, es de continuidad: la red sigue en uso mientras se ordena. Por eso trabajamos por etapas, con cortes mínimos, en ventanas acordadas contigo.
- 1
Diagnóstico y levantamiento
Fotografiamos el rack y la sala, medimos temperatura y consumo, y revisamos energía, puesta a tierra y canalizaciones. Seguimos cada cordón de extremo a extremo y armamos el mapa de puertos: qué roseta llega a qué patch panel, a qué switch y a qué equipo.
- 2
Diseño y ventanas de trabajo
Definimos la disposición final del rack y acordamos contigo los horarios de menor impacto y el orden de intervención. Cada ventana tiene un alcance acotado y un plan para volver atrás si algo no responde.
- 3
Implementación
Intervenimos un patch panel o un switch a la vez: montamos organizadores, reemplazamos cordones por otros a la medida, subimos al rack los equipos sueltos e instalamos la PDU y la UPS. Al cerrar cada ventana, verificamos que todo responda.
- 4
Rotulación
Cada puerto, roseta y cordón queda con su rótulo según TIA-606, el mismo que aparece en el mapa de puertos. Los servicios críticos quedan marcados.
- 5
Certificación y documentación
Certificamos los enlaces con equipos TREND Networks. Los que no pasan se vuelven a terminar o se reemplazan. Entregamos el diagrama de cada rack, el mapa de puertos, los planos as-built, los informes de certificación y las fotos.
- 6
Soporte
Con la sala documentada, cualquier técnico puede entenderla. Si lo necesitas, seguimos a cargo de los cambios y de la mantención de la UPS y sus baterías, y actualizamos la documentación en cada intervención.
Qué cambia en el día a día
| Sala sin ordenar | Sala ordenada y documentada | |
|---|---|---|
| Cambiar un cordón | Riesgo de desconectar otro servicio | Se cambia sin tocar el resto |
| Encontrar una falla | Seguir el cable con la mano | Rótulo → mapa de puertos → equipo |
| Corte de energía | La red se apaga con la luz | Respaldo con autonomía calculada |
| Temperatura | Depende del aire de la oficina | Climatización según la carga térmica |
| Crecimiento | Sin unidades ni puertos libres | Espacio reservado y documentado |
| Conocimiento | En la cabeza de una persona | Diagramas, mapa de puertos y certificación |
Comparación general entre dos estados de una misma sala; no corresponde a una instalación específica.
En terreno

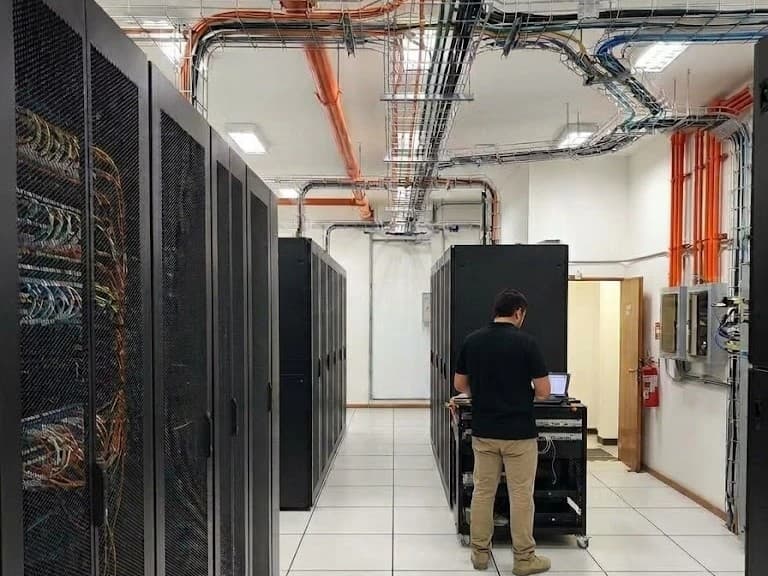

Una sala que cualquier técnico entiende
Racks rotulados, cables por la escalerilla, energía respaldada y climatización según la carga. Lo que antes dependía de la memoria de una persona queda en la documentación de la sala. Somos vendor agnostic: trabajamos con lo que ya está instalado y, cuando hay que reemplazar o agregar, elegimos la marca según el proyecto.
Para profundizar
En AISCNET Learning, nuestra plataforma de capacitación técnica, hay artículos y calculadoras gratuitas sobre estos temas:
- Un datacenter en una sala: qué necesita una sala técnica pequeña.
- Energía del rack: UPS, baterías y generador: cuánto dura de verdad tu UPS.
- Jacks, patch panels y face plates: la terminación del cobre: cómo se arma el extremo del rack.
- Capacidad de rack: cuántas unidades ocupan tus equipos.
- Autonomía de UPS: cuánto dura el respaldo con tu carga.
- Carga térmica: cuánto calor disipa la sala.
- Flujo de aire de la climatización: el caudal de aire que necesita la sala.
- Patch panels: cuántos paneles y organizadores necesitas.
Y en este blog:
- Certificación de cableado: qué significa y qué debes exigir al recibir tu red, el paso que cierra cualquier ordenamiento.
- Una red bien segmentada: operación, invitados, cámaras e IoT, cada uno en su lugar, el orden lógico que acompaña al orden físico.
- Cable Categoría 6A o Categoría 6: cuándo conviene subir de categoría, si vas a reemplazar parte del cableado.
¿Tu rack se parece al de la izquierda?
La evaluación inicial no tiene costo. Cuéntanos qué necesitas en nuestro formulario de contacto o conoce más sobre nuestro servicio de infraestructura de redes.
