Corrientes débiles en la habilitación de una tienda: cinco especialidades, un solo contratista
Red, CCTV, control de acceso, alarma y megafonía para habilitar una tienda, coordinados con la obra y entregados funcionando, probados y documentados antes de la apertura.
La fecha de apertura de una tienda casi nunca se mueve. Para ese día, además de la mercadería y el mobiliario, tienen que estar funcionando la red de las cajas, las cámaras, el control de acceso a la bodega, la alarma y la música ambiental. Son cinco especialidades de corrientes débiles que comparten el mismo cielo, el mismo rack y el mismo plazo.
Cuando cada una la ejecuta un proveedor distinto, la coordinación queda en manos del mandante o de la constructora, que tienen otras prioridades. En Aiscnet hemos ejecutado proyectos de corrientes débiles para la habilitación de tiendas con las cinco especialidades bajo un mismo contrato. Este artículo resume cómo lo hacemos, como un caso genérico.
Lo que suele salir mal
Cinco proveedores que se culpan entre sí
La cámara no graba: ¿es la cámara, el cable, el switch o el grabador? Cada proveedor revisa su parte y la falla queda entre medio, sin responsable.
Especialidades que no se coordinan con la obra
Los cielos se cierran antes de pasar todos los cables. Abrirlos de nuevo cuesta tiempo, dinero y una mancha en la pintura recién terminada.
Especificaciones que nadie revisa completas
El mandante tiene un estándar técnico: modelos, ubicaciones, rótulos, días de grabación. Si se lee a medias, las diferencias aparecen en la recepción.
Entrega sin documentación
La tienda abre, pero nadie sabe dónde quedó cada equipo, qué puerto corresponde a qué caja ni quién tiene las claves del grabador.
Las cinco especialidades, en una planta
Una tienda típica tiene sala de ventas, cajas, probadores, bodega, una oficina y un pequeño espacio técnico. Sobre esa planta se distribuyen las cinco especialidades:
Red de datos
Cableado estructurado para cajas, oficina, puntos de acceso WiFi y equipos de las otras especialidades, certificado punto por punto.

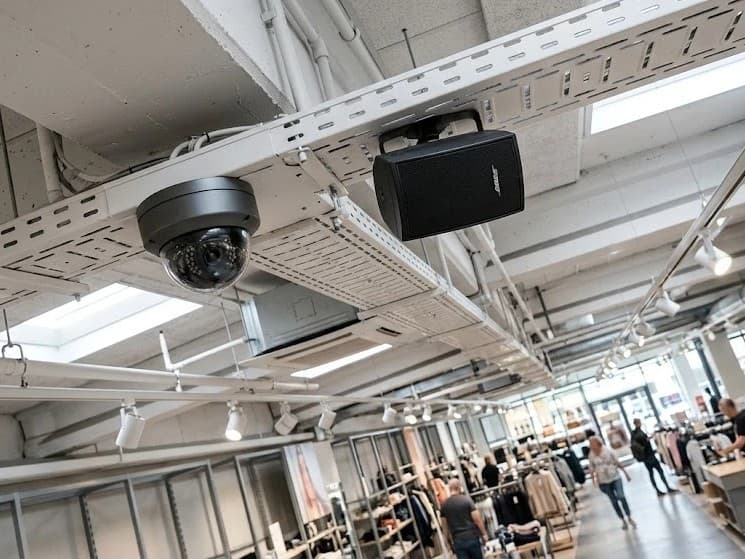

CCTV
Cámaras en accesos, cajas, sala de ventas y bodega, con la resolución que exige cada tarea y la retención que define el mandante.

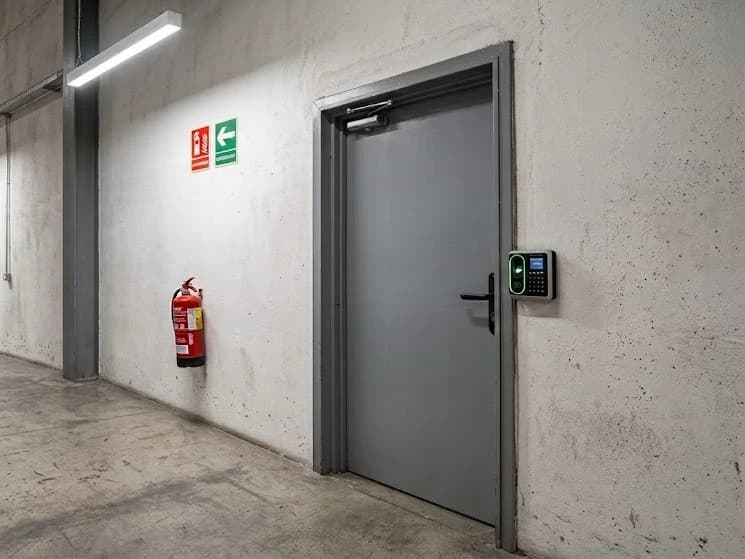

Control de acceso
Lectores en la bodega, la oficina y el espacio técnico, con registro de quién entra y a qué hora.
Alarma de intrusión
Sensores de movimiento, contactos magnéticos en puertas y cortina, panel, teclado y sirena, con comunicación hacia la central de monitoreo que defina el mandante.
Megafonía
Música ambiental y avisos por zona: sala de ventas, bodega y oficina, cada una con su volumen.
Un rack que las une
Switch PoE, grabador, amplificador y UPS en un mismo rack, rotulado y documentado.
Cada especialidad tiene sus criterios técnicos. En CCTV, por ejemplo, identificar a una persona en el acceso exige bastante más resolución que detectar movimiento en un pasillo: es el criterio DORI de la norma IEC 62676-4. En megafonía, los parlantes se conectan en línea de tensión constante (70 o 100 V), lo que permite alimentar muchos parlantes desde un solo amplificador y ajustar la potencia de cada uno.
Todo converge en el rack
Las cinco especialidades parecen independientes, pero se encuentran en el mismo lugar. Las cámaras y los puntos de acceso se alimentan por PoE desde el mismo switch; el grabador, el panel de alarma y el controlador de acceso usan la red; y todo depende de la misma UPS. Si cada proveedor diseña su parte por separado, nadie suma la carga total.
En el ejemplo, diez cámaras y dos puntos de acceso reservan 214 W de PoE. Un switch de 370 W de presupuesto PoE los alimenta con holgura; uno de 190 W, que en la ficha también dice «24 puertos PoE», deja sin energía a las últimas cámaras que se conectan. Ese tipo de error se ve recién el día de la puesta en marcha, si nadie hizo la suma antes. Lo mismo vale para la UPS: su autonomía depende de la carga de todo el rack, no de una sola especialidad.
El calendario manda: coordinación con la obra
La regla más importante es simple: todo lo que va sobre el cielo se hace antes de cerrarlo. Por eso las corrientes débiles se programan junto con la obra, no después.
- Antes de cerrar los cielos: canalizaciones, cajas de montaje y cableado de las cinco especialidades, todo pasado y probado.
- Después de la pintura: terminación de cada punto y su certificación al terminarlo, y montaje de cámaras, parlantes, lectores, sensores y equipos del rack, sobre superficies terminadas.
- Antes de la apertura: configuración, pruebas integradas, capacitación del personal y entrega de la documentación.
Cómo trabajamos
- 1
Diagnóstico: revisión completa de las especificaciones
Leemos el estándar técnico del mandante y los planos de arquitectura antes de cotizar. Las dudas y las diferencias se plantean por escrito, no en la obra.
- 2
Diseño y programa coordinado con la obra
Ubicamos cada equipo y cada punto, y acordamos con la constructora los hitos que nos afectan: tabiques, cielos, pintura y entrega del local. Nuestro programa se ajusta al suyo.
- 3
Canalización y cableado antes de los cielos
Tendemos, rotulamos y probamos el cableado de las cinco especialidades en una sola pasada, antes de que se cierren los cielos.
- 4
Implementación
Terminamos los puntos, instalamos los equipos sobre superficies terminadas, armamos el rack y configuramos cada sistema según el estándar del mandante.
- 5
Certificación y pruebas integradas
Certificamos cada punto de la red de datos al terminarlo, con equipos TREND Networks. Después probamos todo junto: cada cámara graba y se ve en el grabador, cada zona de megafonía suena, cada sensor reporta al panel y cada lector abre la puerta que corresponde.
- 6
Entrega y soporte
Enseñamos al personal a revisar y exportar una grabación, armar y desarmar la alarma, dar de alta una tarjeta y hacer un aviso por zona. Entregamos la documentación completa y quedamos como un solo contacto para el soporte de las cinco especialidades.
Un contratista o cinco
| Cinco proveedores | Un solo contratista | |
|---|---|---|
| Coordinación con la obra | Cinco programas distintos | Un programa ajustado al de la obra |
| Rack, PoE y energía | Cada uno suma solo su parte | Diseñados para la carga total |
| «La cámara no graba» | Cada uno revisa su parte | Un responsable de punta a punta |
| Especificaciones del mandante | Leídas por partes | Revisadas completas antes de cotizar |
| Pruebas | Por especialidad | Integradas, con todo funcionando |
| Entrega | Cinco carpetas o ninguna | Una documentación única |
Comparación general entre dos formas de contratar; no corresponde a un proyecto específico.
La documentación de entrega incluye planos as-built con la ubicación de cada equipo, los informes de certificación del cableado, el listado de equipos con sus datos de red, el diagrama del rack y las fotos de cada sistema. Las credenciales de administración se entregan al responsable que designe el mandante.
En terreno

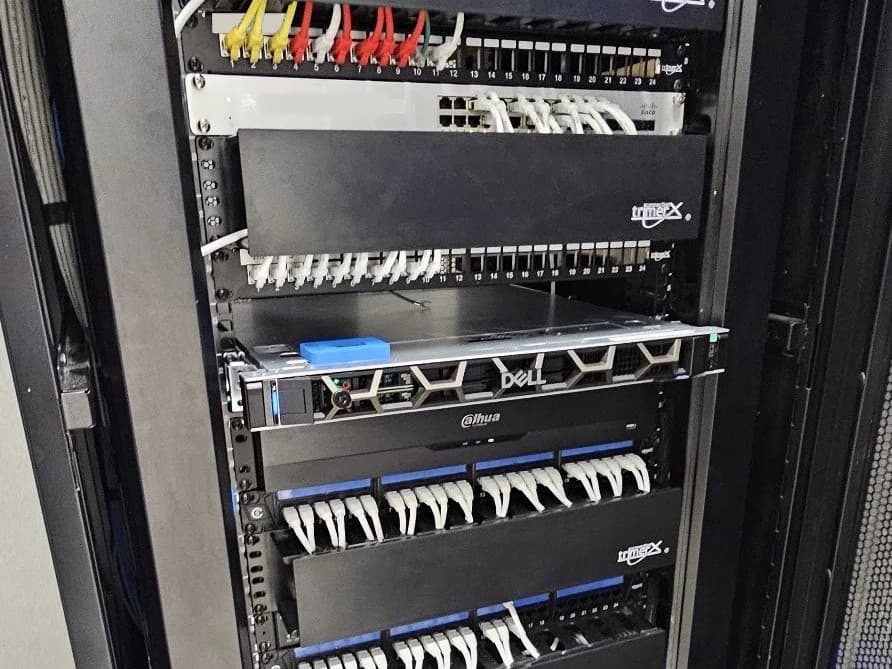

El rack de la tienda, listo para abrir
Red, cámaras, megafonía y energía en un solo rack, con cada puerto rotulado y cada sistema probado antes de la apertura. Somos vendor agnostic: trabajamos con las principales marcas, como Hikvision y ZKTeco en seguridad, y respetamos los modelos que exige el estándar de cada mandante.
Para profundizar
En AISCNET Learning, nuestra plataforma de capacitación técnica, hay artículos y calculadoras gratuitas sobre cada especialidad:
- Cableado estructurado que certifica: la base física de la red.
- CCTV bien dimensionado: resolución, lentes y grabación.
- Audio profesional: 70V, SPL y Dante: parlantes, amplificadores y zonas.
- PoE sin sorpresas: clases, potencias y presupuesto del switch.
- Presupuesto PoE: suma la potencia de tus equipos PoE.
- Almacenamiento de CCTV: cuántos discos necesita la retención.
- Línea de 70 V: potencia y cable para una línea de megafonía.
Y en este blog:
- CCTV que sirve: criterio DORI, retención y almacenamiento, para definir cada cámara.
- Control de acceso para empresas, lectores, credenciales y registros.
- Megafonía por zonas, para tiendas, hoteles e industrias.
- Diseño de proyectos para licitaciones precisas y sin sorpresas, si estás preparando el estándar de tus tiendas.
¿Abres una tienda pronto?
La habilitación completa (red, CCTV, control de acceso, intrusión y megafonía) es nuestra solución de corrientes débiles, parte del servicio de Infraestructura de redes, y se apoya en nuestros servicios de Seguridad, para CCTV, accesos e intrusión, y de Audio y video, para la megafonía.
La evaluación inicial no tiene costo. Cuéntanos qué necesitas en nuestro formulario de contacto.
